單流束無磁流量傳感器CD02TAR（R）－（25～32）E/W



一、 概述
CD02TAR單流束無磁熱量表流量計是本公司適應國內熱量表市場需求開發的新型熱量表流量計。其性能穩定可靠、計量精度高、防堵塞能力好、使用壽命長，其耐壓強度、測量誤差、壓力損失等指標完全符合行業標準CJ128《熱量表》的規定，它已被國內多家熱量表生產企業使用，正成為越來越多的熱量表研發、生產單位的優選配套產品。
二、 原理和材質

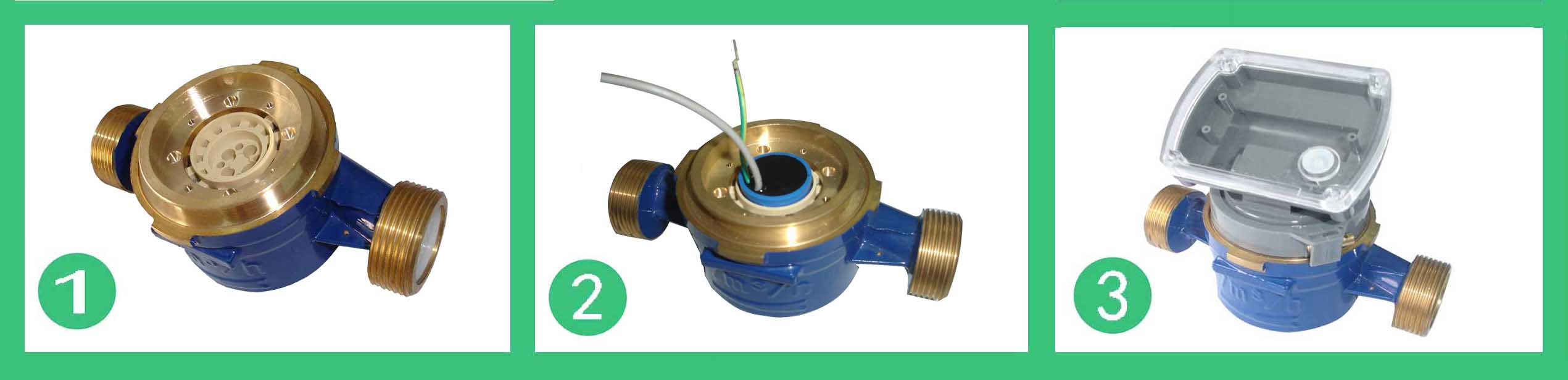

CD02TAR單流束無磁熱量表流量計的結構如圖，其工作原理是：熱水進入流量計，經進水導向孔沖擊計量腔內的葉輪旋轉，再經出水導向孔流出流量計。葉輪上面嵌有不銹鋼膜片，隨葉輪旋轉，在隔板上端接近不銹鋼膜片處可裝電感類傳感器，接受葉輪旋轉的周期信號。
CD02TAR單流束無磁熱量表流量計的殼體采用優質黃銅，經金屬模鑄造、數控機床和組合機床加工，機械強度好、尺寸精度穩定一致，塑料零件選用進口的高強度耐熱工程塑料，軸承部件采用硬質合金軸和人造寶石元件，密封件采用優質耐熱材料。因此，該流量計完全能夠適應國內供熱系統的惡劣工作環境。

三、 結構特點
CD02TAR單流束無磁熱量表流量計具有如下特點：
1、 發訊元件采用非磁性材料的膜片，擯棄了硬磁材料，避免了磁性元件吸附管道內雜物而影響精度的問題和易受外磁場干擾的問題。
2、 該流量計體積小巧、外表美觀。
3、 由于在同軸方向進出水，防堵能力強。
注：應客戶需要，本公司可配套提供低功耗的無磁流量傳感器模塊。

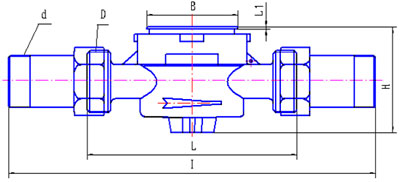

公稱口徑	I	L	L1	B	H	連接螺紋
mm						D	d
25	280	160	1.6	69.4	70	G1-1/4B	R1
32	284	160	1.6	69.4	70	G1-1/2B	R1-1/4

2．流量測量誤差
a.從包括最小流量 至不包括分界流量的低區為±5％
b.從包括分界流量至包括過載流量的高區為±3％

3．工作壓力與溫度
   P≤1.6Mpa   T≤95℃

4.性能參數

公稱口徑	過載流量（m3/h）	公稱流量（m3/h）	分界流量（L/h）	最小流量（L/h）	傳動比（n/L）
25	7	3.5	350	70	10.04
32	12	6	600	120	6.35

  五、相關工作參數

1、工作電壓：DC2.0～12V   推薦DC2.0～5V；

2、平均工作電流：5～6μA（DC3.6V供電時）；

3、輸出信號：穩幅方波，信號輸出頻率（0～300）Hz

輸出阻抗：≧600kΩ

幅度：波峰（高電平）為工作電壓的80%，波谷（低電平）0.1V，

傳輸距離不小于30m；

4、上電復位時間：5s﹤t﹤15s，采樣時間可控范圍3ms～120s；

5、探測物質：銅、鐵、鋁、不銹鋼等；

6、探測距離：6mm；

7、工作溫度范圍：-25～125℃。

六、安裝與使用
1、 流量計必須水平安裝，保持殼體上箭頭方向與水流方向相同;
2、 新裝管道務必將管道內的石子、泥沙、麻絲等雜物沖洗干凈再裝流量計，以免造成流量計故障；
3、 流量計不應直接與管道連接，流量計與管道之間應有管接頭、連接螺母、接管墊圈等附件。拆裝流量計時，切不可用力硬扳，以免損壞流量計；
4、 流量計長期使用，管道內的雜質、鐵銹等物會堵塞濾網或進入表內，造成誤差增加或影響正常運轉，因此每隔一段時間應由專業人員清洗一次。

七、附件
  根據客戶需要，每只流量計可配套提供管接頭、連接螺母、接管密封墊圈各兩只。
