      小口徑機械水表系列

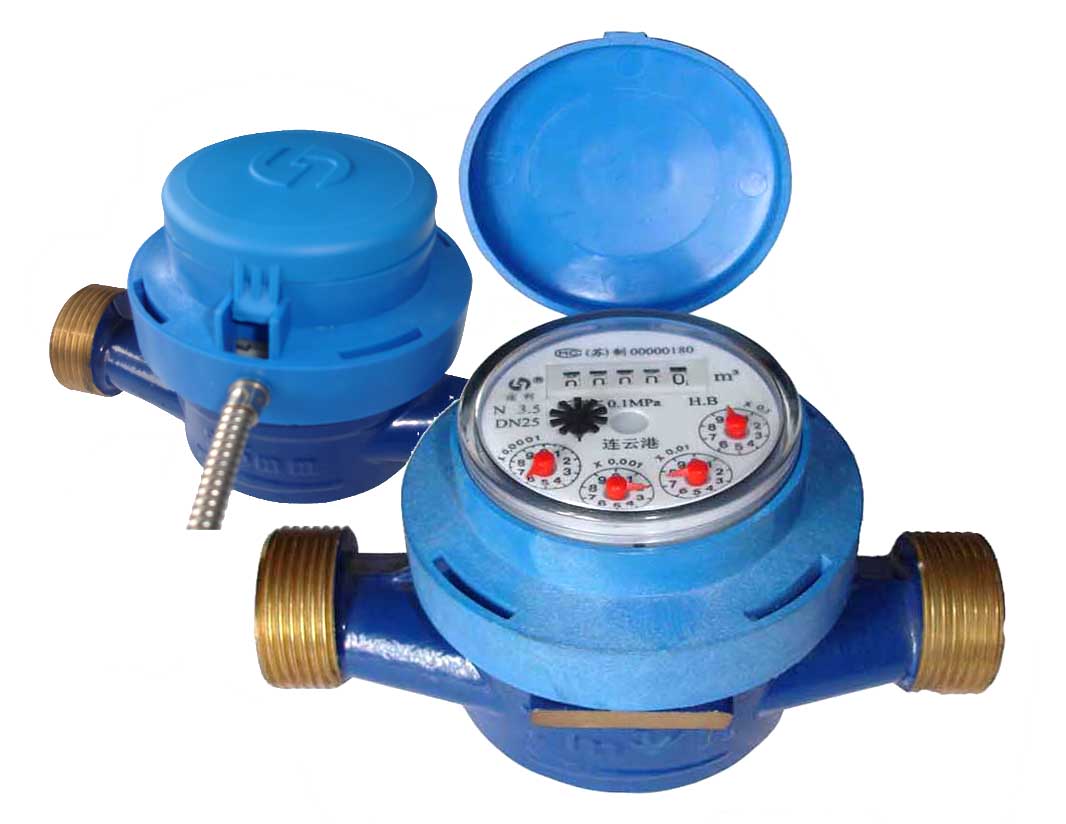

      單流束旋翼干式冷水表CD97TAR-(25~32)E/G

      一、概述
      此系列水表是單流旋翼式水表,超級干式,即干式表盤,磁力傳動,下磁鋼直接安裝與葉輪上,此葉輪為唯一浸沒在水中工作的可動部件,因此能可靠計量硬質,帶水垢和懸浮物的水質,而不至于產生一般結構水表齒輪浸在水中工作而出現加速磨損現象。
      *水表的密封計數器處于真空中,而防止了霜氣冷凝現象。
      *指示機構可旋轉360°,更方便讀數
      *防磁結構,不受外來磁場干擾
      *如果更換合適的材料,可以用于90℃以上的熱水中                                                                                                                             *可根據客戶需求,在水表白附加遠傳輸出裝置,可根據客戶需要設計生產不同脈沖當量和發訊元件的遠傳水表。機電轉換信號當量可做每個脈沖信號:1升、10升、100升、1噸。
      二、技術特性
        1、結構外形

      普通表型號:CD97TAR-(25~32)E/G     遠傳表型號:CD97TAR/LD-(25~32)E/G


      名稱

      公稱口徑

      過載流量
      Q4

      常用流量
      Q3

      分界流量
      Q2

      最小流量
      Q1

      最小讀數
      Min

      最大讀數
      Max

      L

      I

      H

      B

      單位

      mm

      Inch

      m3/h

      L/h

      L

      m3

      mm

      CD97

      25

      1

      7.875

      6.3

      126

      79

      0.05

      99999

      160

      280

      113

      94

      32

      11/4

      12.5

      10

      200

      125

      160

      284


      2.流量測量誤差
      a.從包括最小流量(Q1) 至不包括分界流量(Q2)的低區為±5%
      b.從包括分界流量(Q2)至包括過載流量(Q4)的高區為±2%
      3.工作壓力與溫度
      P≤1.0Mpa   T≤50℃

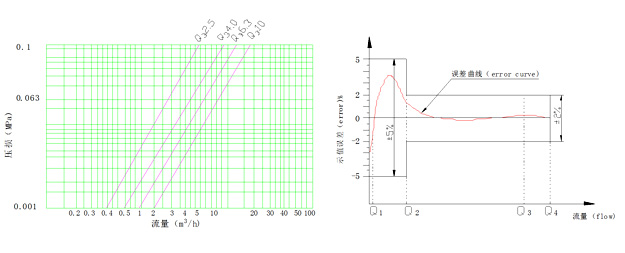

      示值誤差限與流量曲線FLOW-ERROR CURVE                                                壓力損失曲線 Pressure loss curve

      四 、安裝與使用
      1、 流量計必須水平安裝,保持殼體上箭頭方向與水流方向相同;
      2、 新裝管道務必將管道內的石子、泥沙、麻絲等雜物沖洗干凈再裝流量計,以免造成流量計故障;
      3、 流量計不應直接與管道連接,流量計與管道之間應有管接頭、連接螺母、接管墊圈等附件。拆裝流量計時,切不可用力硬扳,以免損壞流量計;
      4、 流量計長期使用,管道內的雜質、鐵銹等物會堵塞濾網或進入表內,造成誤差增加或影響正常運轉,因此每隔一段時間應由專業人員清洗一次。
      五、附件
        根據客戶需要,每只流量計可配套
      提供管接頭、連接螺母、接管密封墊圈各兩只。
