容積干式水表PD95TAR-15E
用 途：用來記錄流經自來水管道飲用冷水的總量。
工作條件:
＊水壓：不大于1.6MPa
＊水溫：不超過50℃
特 點：
＊旋轉活塞式
＊直讀計數器
＊磁力傳動并防磁
＊可在任意位置安裝
＊結構堅固。
＊本水表技術參數符合ISO 4064國際標準和GB/T778-2007國家標準。
示值誤差:
從分界流量到過載流量為±2%；
從最小流量到分界流量（不包括分界流量）為±5%.
性能和參數 PERFORMANCE AND DIMENSIONS
|
名稱 DESCRTPTION
|
單位UNIT
|
技 術 參 數 與 尺 寸
HYDRAULIC DATA AND DIMENSIONS
|
|
公稱口徑 NOMIMAL SIZE
|
mm
|
DN15
|
|
最大流量Q4 （ERROR LIMIT±2%）
|
m3/h
|
3.125
|
|
公稱流量Q3（ERROR LIMIT±2%）
|
m3/h
|
2.5
|
|
分界流量Q2 （ERROR LIMIT±2%）
|
l/h
|
25
|
|
最小流量Q1 （ERROR LIMIT±5%）
|
l/h
|
15.6
|
|
最小讀數MIN.READING
|
1
|
0.05
|
|
最大讀數MAX.READING
|
m3
|
99999.9999
|
|
最大工作壓力 MAP
|
MPa
|
1.6
|
|
壓損 △P at Q3
|
MPa
|
≤0.063
|
|
I
|
mm
|
165
|
|
L
|
mm
|
245
|
|
G
|
inch
|
G3/4B
|
|
H
|
mm
|
118
|
|
重量
WEIGHT
|
不帶連接件WITHOUT CONNECTIONS
|
kg
|
1.45
|
|
帶連接件WITH CONNECTIONS
|
kg
|
1.28
|

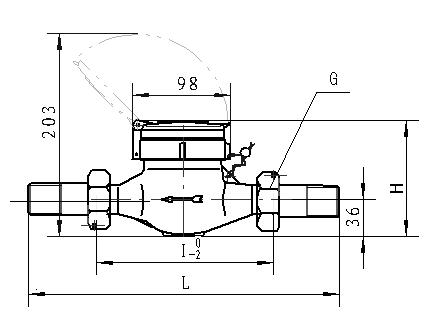

外形尺寸 OVERALL DIMENSIONS

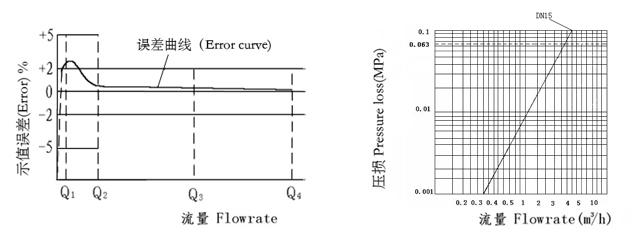

流量誤差曲線 FLOW-ERROR CURVE 壓力損失曲線 PRESSURE LOSS CURVE
