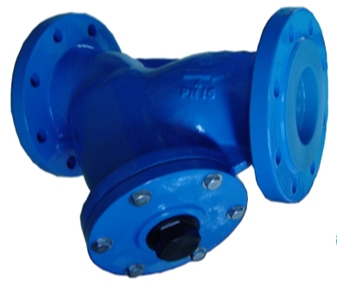

Y型過濾器DN50-DN400
用途:
用于保護管路中水表或流量計不受固體雜質和污染物的影響,使其計量能正常運行。
使用條件:
◆ 水溫:冷水≤50℃
◆ 水壓:1.0MPa(10bars)
特點:
◆ 壓力損失小,流通能力大。
◆ 采用環氧樹脂涂層殼體和不銹鋼濾芯、緊固件。
◆ 拆卸出濾芯即可將臟物帶出,清理十分方便。
◆ 預留排渣孔,在線除渣方便快捷。

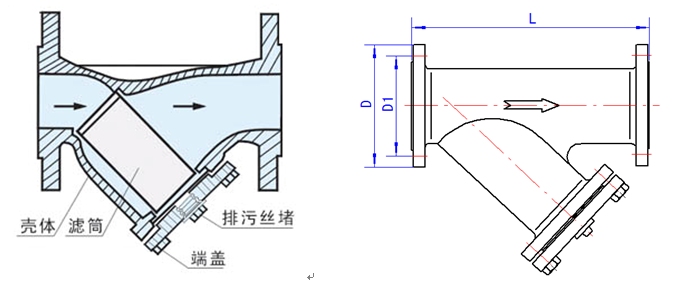

外形尺寸
公稱口徑
(mm)
|
長
(L)
|
螺栓孔中心圓直徑(D1)
|
法蘭外徑
(D)
|
連接螺栓
|
mm
|
DN50
|
230
|
125
|
165
|
4×M16
|
DN65
|
290
|
145
|
185
|
4×M16
|
DN80
|
310
|
160
|
200
|
8×M16
|
DN100
|
350
|
180
|
220
|
8×M16
|
DN125
|
400
|
210
|
250
|
8×M16
|
DN150
|
480
|
240
|
285
|
8×M20
|
DN200
|
600
|
295
|
340
|
8×M20
|
DN250
|
730
|
350
|
395
|
12×M20
|
DN300
|
850
|
400
|
445
|
12×M20
|
DN400
|
920
|
515
|
565
|
16×M24
|
