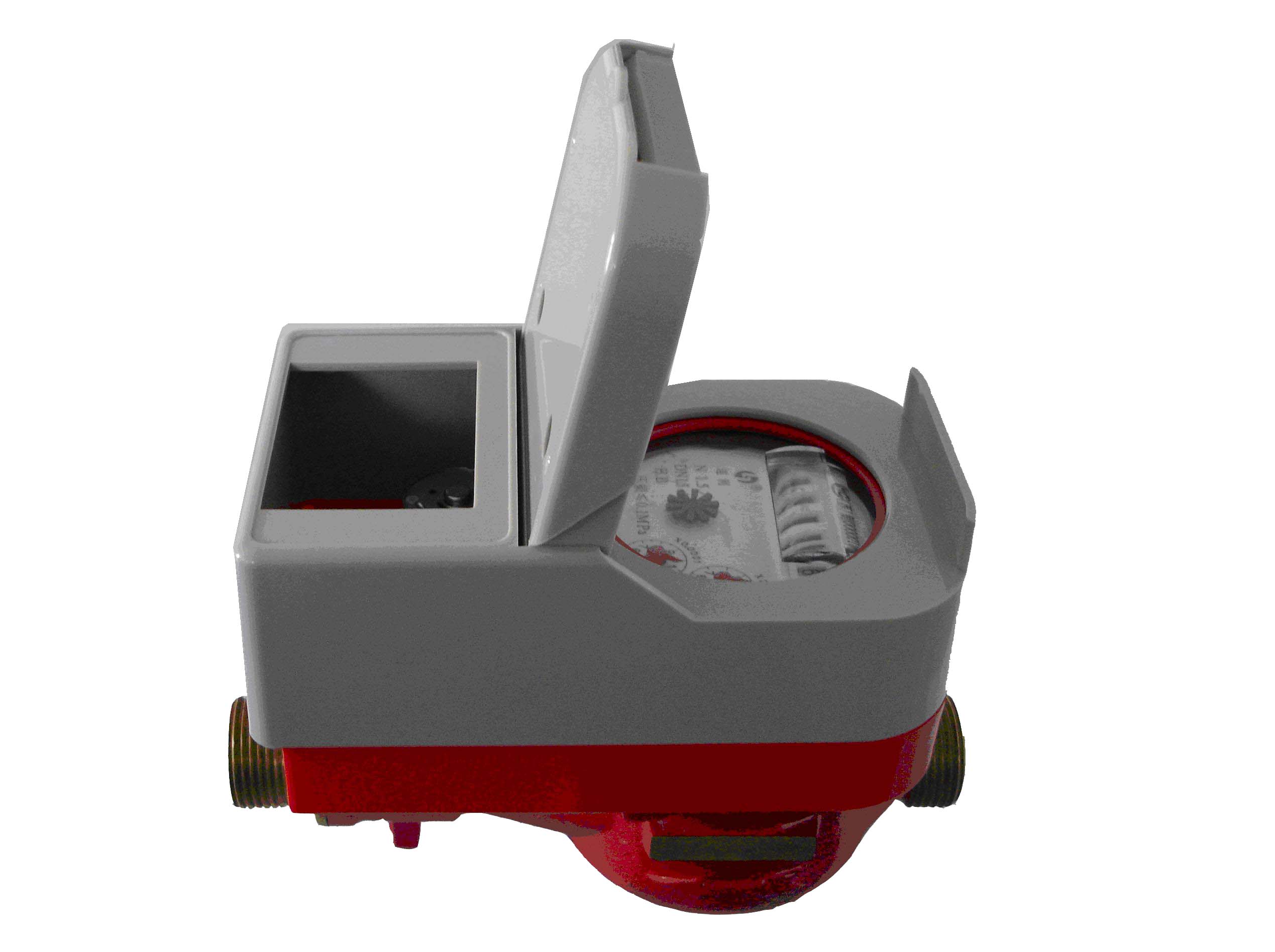

多流干式無源直讀連體球閥表LXSGK1(R)-（15～25）B6G/Z





本產品是以帶有發訊裝置的水表為流量計量基表，加裝控制器和電控閥所組成的一種具有結算功能的水量計量?jī)x表。該產品采用了自主研制的小機芯結構和低扭矩閥門，具有讀數方便、體積小、重量輕、靈敏度高、更換電池方便等特點。用其作為智能水表的基表可節省空間，設計出的智能水表體積小巧，外形美觀。

一.性能參數



公稱口徑 （mm）	Q3/Q1	Q4	Q3	Q2	Q1
		（m3 /h）
15	80	3.125	2.5	0.05	0.0313
20	80	5	4	0.08	0.05
25	80	7.785	6.3	0.126	0.0788

 二. 流量測量誤差

a.從包括分界流量（Q2）至包括過載流量（Q4）的高區為±2％

b.從包括最小流量（Q1） 至不包括分界流量（Q2）的低區為±5％

三.閥門相關參數

     1）閥門扭矩



水 壓 （MPa）	新裝閥門常用流量下開關閥最大扭矩（N.m）
	DN15	DN20	DN25
0.3	0.2	0.3	0.3
1.0	0.4	0.6	0.6

2）水壓≥0.2MPa時，閥門泄漏量≤2L/h。

四.執行機構參數
        1）閥門到位方式：本公司的閥門到位有兩種限位方式，開關限位與機械限位并存，機械限位要稍微滯后一點，當開關限位失靈時，機械限位才起作用。

        2）開、關閥時間≤10S（測試電壓3.6V）。
        3）開、關閥電流（配本公司閥控表）（測試電壓3.6V）。

口徑	開、關閥電機電流（mA）
	空載	0.3MPa水壓
	Imax	Imax
DN15	38	110
DN20	38	120
DN25	38	130





 （測試流量：DN15流量為2.5m3/h，DN20、DN25流量為4m3/h）。

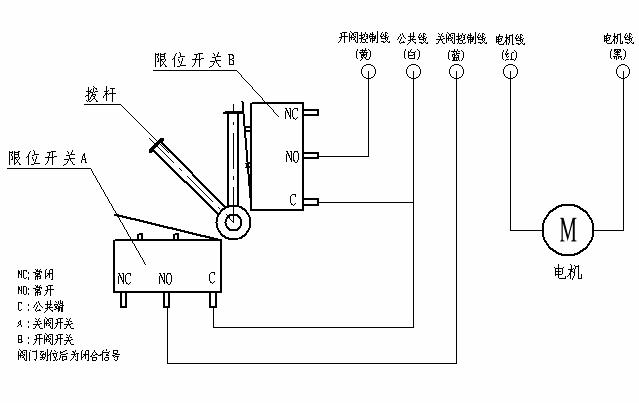

4）執行機構引出線中：黑色線為電機正極引出線，紅色線為電機負極引出線，黃色線為開閥到位引出線，藍色線為關閥到位引出線，白色線為閥到位公共線。



      5）電機堵轉電流:≤450mA（測試電壓:3.6V）。
      6）電機工作電壓:2V～4V。

五．主控板到位控制方式設置

  ★開關限位：通常閥門到位后開關輸出閉合信號。

  ★阻轉控制：設計時為避開電機的啟動電流，檢測阻轉電流時應延時0.5S～1S 。

  ★時間控制：時間限制值可控制在12S 。

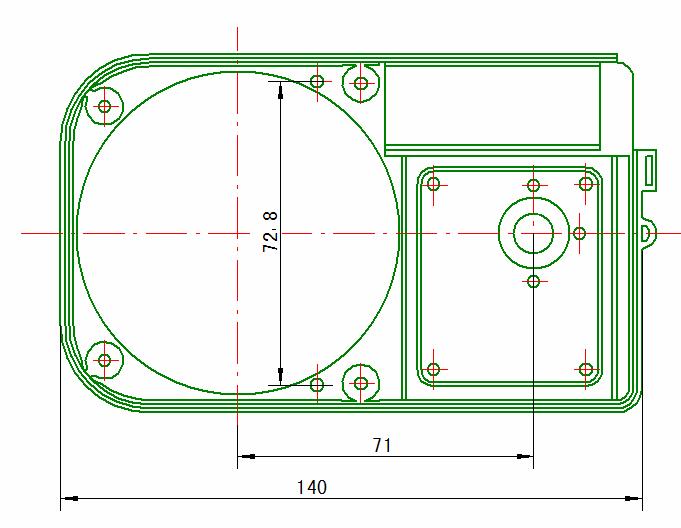

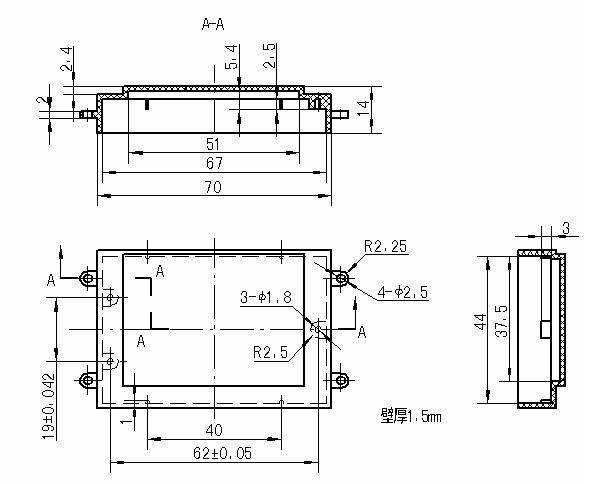

  ★主控板密封盒圖紙：

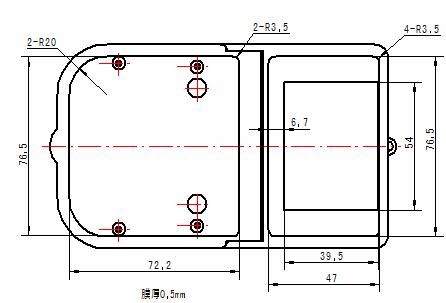

★貼膜尺寸

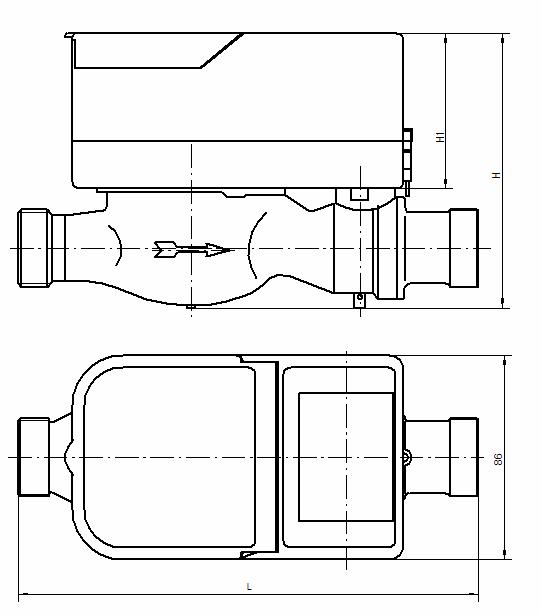

六．外形參數尺寸



產品名稱	公稱口徑	長L	高H1	高H	連接螺紋
	DN（mm）	mm			D	d
多流干式無源直讀連體球閥表（LXSGK1（R）-B6G/Z）	15	165	66	115	G3/4B	R1/2
	20	195	66	115	G1B	R3/4
	25	225	66	115	G1-1/4B	R1
